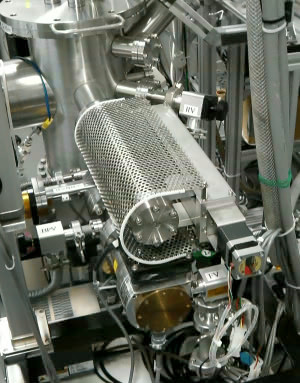

Nd:YAGレーザー用高真空チャンバー外観。
パターンプレートの駆動系。
|
この装置を用いて、Nd:YAGレーザーを用いたPLD法によって、
機能性エピタキシャル薄膜の成長を行っている。
ターゲット回転機構、基板・Si-Nヒーター部から成る成膜室と、 ターボ分子ポンプとロータリーポンプから成る排気系で構成されている。 Si-Nヒーターは最高1050oCまで加熱可能で、ヒーター上に基板を 機械的に固定し、薄膜の作製を行っている。 また、各種ガスを導入することで薄膜成長雰囲気を変えることもできる。 最大で6種類のターゲットを設置可能で、ターゲットの切り替え、 パターンプレートの駆動そしてレーザーパルス数をPC制御によって 連動させることで、ナノメートルレベルで構造制御した機能性薄膜や 一枚の基板上に組成を変調させた薄膜を作製可能である。 これによって、新規材料探索や機能性の向上などに関する研究の 高速化を行っている。 スペック ・設置可能ターゲット数: 6個。 (PC制御で切替。) ・到達真空度: 10-6 Torr以下 ・ヒーター: Si-Nヒーター ・ヒーター最高温度:1,050oC ・その他: パターンプレート駆動機構 (PC制御でターゲット切替、Nd:YAGレーザーと連動。) |
